Ce guide technique détaille la méthodologie d’installation conforme pour bâtiments industriels, depuis le dimensionnement initial jusqu’aux tests de mise en service. Les formules de calcul, critères de positionnement et impératifs réglementaires présentés s’appuient sur les retours d’expérience du secteur et les référentiels normatifs en vigueur.
Installation radiateur infrarouge : vos 3 priorités avant de démarrer
- Dimensionnement précis : calculez la puissance exacte selon 5 paramètres (surface, hauteur plafond, isolation, température extérieure, activité) pour éviter surdimensionnement coûteux de 20 à 30 %
- Conformité électrique NF C 15-100 : raccordement triphasé par électricien qualifié, sections de câbles calibrées, disjoncteur différentiel 30 mA type A minimum, contrôle obligatoire par organisme accrédité COFRAC
- ROI optimisé : installation correcte permet économies de 40 à 60 % d’énergie vs chauffage à air pulsé, avec retour sur investissement moyen de 3 à 5 ans
Calibrage thermique : déterminer la puissance exacte pour votre espace industriel
Le dimensionnement constitue l’étape critique. Les installations surdimensionnées génèrent une surconsommation de 20 à 30 %, tandis qu’un sous-dimensionnement crée des zones froides persistantes. La solution réside dans une méthode de calcul intégrant l’ensemble des paramètres thermiques.
Technologies céramique, quartz, halogène : laquelle privilégier selon votre activité
Le choix de la technologie d’émission infrarouge détermine les performances et la durabilité. Les radiateurs céramiques offrent une durée de vie de 15 000 à 20 000 heures selon les données fabricants, compensant une montée en température lente (10-15 minutes). Ils conviennent aux environnements nécessitant un chauffage continu.
Les radiateurs quartz offrent une montée en température rapide (2-3 minutes) et une durée de vie de 5 000 à 7 000 heures. Les radiateurs halogène, quasi instantanés (< 1 minute), affichent un rendement très élevé mais un investissement supérieur de 30 à 50 %.
Le choix entre ces trois technologies dépend directement des contraintes spécifiques de chaque site industriel. Le tableau suivant synthétise les critères décisifs pour orienter cette sélection selon le mode d’exploitation.
| Critère | Céramique | Quartz | Halogène |
|---|---|---|---|
| Montée en température | Lente (10-15 min) | Rapide (2-3 min) | Très rapide (< 1 min) |
| Durée de vie moyenne | 15 000-20 000 h | 5 000-7 000 h | 8 000-10 000 h |
| Rendement énergétique | Moyen-élevé | Élevé | Très élevé |
| Coût d’acquisition | € (économique) | €€ (moyen) | €€€ (élevé) |
| Application idéale | Chauffage continu, entrepôts | Ateliers production, chauffage intermittent | Zones haute précision, séchage industriel |
Formules de dimensionnement et paramètres à intégrer dans vos calculs
Contrairement aux formules simplifiées proposant un ratio fixe de 100 W/m², le dimensionnement rigoureux intègre cinq paramètres d’ajustement : la surface au sol, la hauteur sous plafond, le coefficient d’isolation thermique des parois, la température extérieure de base et le niveau d’activité du site. Selon le Code de l’urbanisme et les DTU thermiques, la formule de base s’écrit : Puissance (kW) = Surface (m²) × [0,8 à 1,2 W/m²] × Coefficient hauteur × Coefficient isolation × Coefficient activité.
Exemple : atelier de 1 000 m², hauteur 6 mètres, isolation moyenne (U 0,3 W/m²K), -5°C extérieur. Coefficients : hauteur 1,15, isolation 1,1, activité 0,9. Puissance nécessaire : ~75 kW, soit 4 radiateurs de 50 kW en maillage régulier.
Une marge de sécurité de 10 à 20 % compense ponts thermiques et variations d’occupation. Ajouter systématiquement 30 à 40 % transforme cette sécurité en handicap économique.
Éviter le surdimensionnement : retours terrain et marges de sécurité recommandées
Le surdimensionnement par excès de prudence génère surconsommation et surinvestissement de 15 à 35 %. Un radiateur surdimensionné fonctionne en cycles courts, réduisant durée de vie et efficacité.
Cas concret : entrepôt logistique 3 500 m² avec zones froides persistantes
Un entrepôt logistique de 3 500 m² en région lyonnaise, avec hauteur sous plafond variable entre 6 et 9 mètres, avait été équipé de radiateurs totalisant 280 kW, soit 80 W/m². Malgré cette puissance conforme aux ratios standards, les opérateurs signalaient des zones froides récurrentes dans les travées hautes. L’audit thermique a révélé que la variabilité de hauteur n’avait pas été intégrée au dimensionnement initial : les zones à 9 mètres nécessitaient un coefficient correcteur de 1,35 contre 1,15 pour les zones à 6 mètres. La correction a consisté à ajouter 3 radiateurs de 15 kW dans les zones hautes, générant un surcoût de 15 % sur le budget initial mais résolvant définitivement le problème thermique.
Stratégies de positionnement spatial pour maximiser le rendement thermique
Une fois la puissance totale déterminée, la répartition spatiale des radiateurs conditionne l’homogénéité thermique et l’efficacité globale. Les retours d’expérience convergent sur trois critères : hauteur de suspension, angles d’incidence et distances de sécurité. Selon les données techniques constructeurs, un radiateur installé entre 3 et 5 mètres offre un compromis optimal entre portée thermique et confort ressenti.

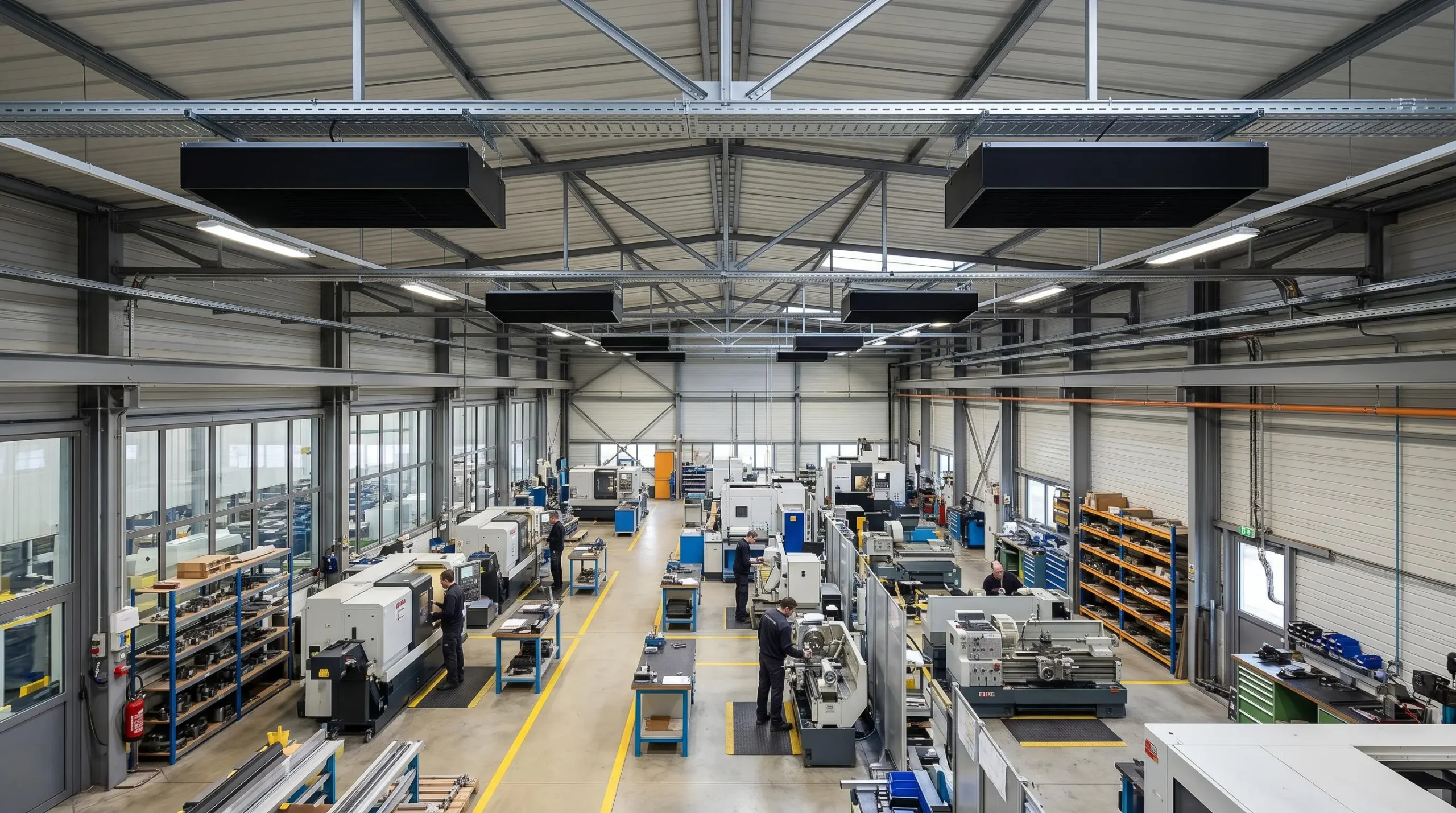

La hauteur sous plafond dicte la stratégie de positionnement. Pour des bâtiments de 6 à 8 mètres, les installateurs privilégient une disposition en quadrillage régulier avec espacement entre radiateurs de 8 à 12 mètres, garantissant une couverture homogène sans zones mortes. Pour des environnements particulièrement exigeants nécessitant un pilotage précis par zones thermiques différenciées, le recours à un système de chauffage infrarouge industriel entièrement sur mesure, intégrant des émetteurs pixelisés (jusqu’à 132 émetteurs par m²) et un contrôle dynamique multi-zones, constitue une alternative performante. Dans les configurations standards, l’angle d’incidence recommandé se situe entre 25 et 35 degrés par rapport à la verticale, permettant une diffusion large du rayonnement sans concentration excessive.
Les distances de sécurité aux matériaux inflammables sont comprises entre 1 et 2 mètres selon la puissance. Orienter prioritairement les radiateurs vers les zones de travail et les sols à forte absorption (béton, enrobé) plutôt que vers les parois métalliques ou vitrées.
Positionner les radiateurs selon les contraintes structurelles sans considération du flux thermique génère déséquilibres. Une simulation préalable permet d’ajuster le maillage avant intervention.
De la fixation au câblage électrique : déroulé technique d’une pose conforme
La phase d’installation physique exige rigueur méthodologique et respect strict des protocoles de sécurité. La réglementation française impose le respect de la norme NF C 15-100 pour toute installation électrique industrielle, avec intervention obligatoire d’un professionnel qualifié. Les installations électriques non conformes constituent une cause majeure d’incendie et d’accident selon les données INRS, justifiant les contrôles réglementaires imposés par le Code du travail.
Préparation du chantier : matériel requis et coupure des alimentations
Avant toute intervention, couper et condamner les alimentations électriques. Le matériel nécessaire comprend : nacelle certifiée, outillage isolé, perceuse à percussion, niveau laser, EPI (harnais, casque, gants isolants classe 0 minimum).
Matérialiser au sol les emplacements définitifs avant montée évite ajustements en nacelle. Repérer les réseaux existants (électricité, ventilation, sprinklers) prévient conflits et percements accidentels.

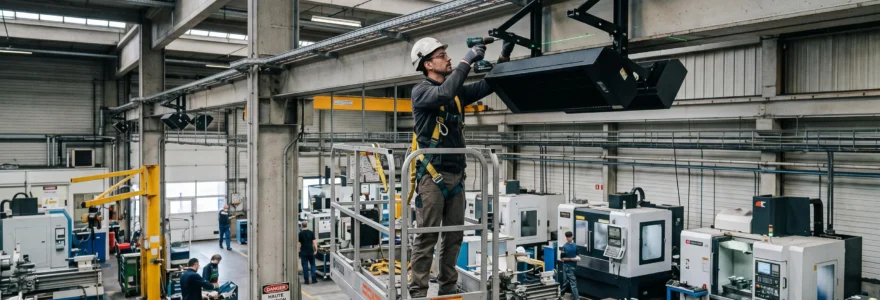

Fixation mécanique : adapter les supports selon la nature du plafond
Sur béton, chevilles métalliques HVA/HSA. Sur charpente métallique, colliers ou brides directes sur poutrelles IPE/HEB. Les fabricants spécifient 4 points minimum dimensionnés pour 3 fois le poids de l’appareil.
Les faux-plafonds ne constituent jamais un support porteur. La fixation traverse vers la structure réelle via tiges filetées réglables. Vérifier le serrage après 48 heures : les cycles thermiques peuvent provoquer desserrage.

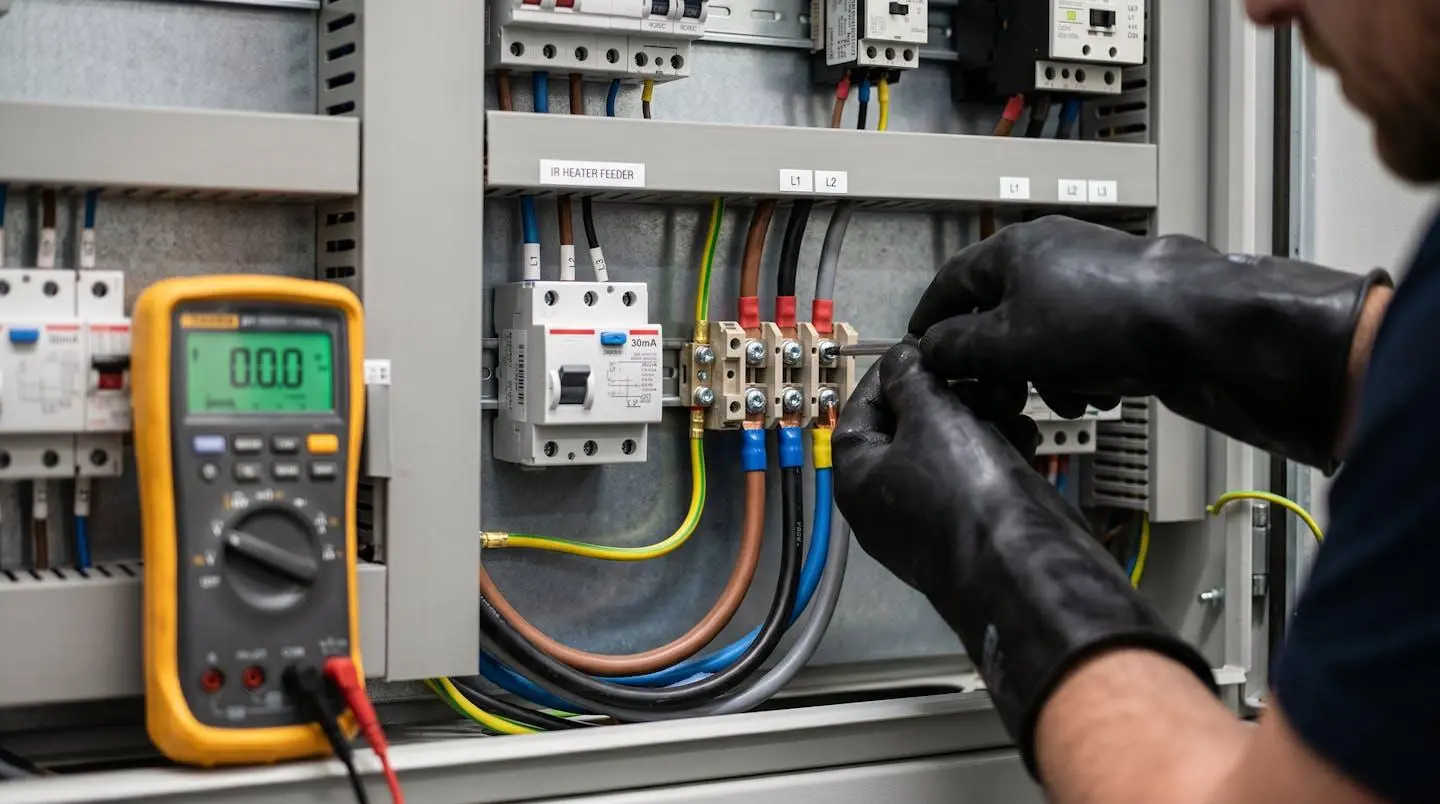

Raccordement électrique triphasé : conformité NF C 15-100 et protections obligatoires
Le raccordement électrique constitue l’étape la plus critique du point de vue sécurité et conformité réglementaire. Selon la norme NF C 15-100 éditée par l’AFNOR, tout circuit alimentant un récepteur de puissance supérieure à 4,5 kW doit être protégé par un disjoncteur différentiel 30 mA type A minimum. Les radiateurs infrarouges industriels fonctionnent généralement en triphasé 400 V, nécessitant des sections de câbles adaptées : comptez 2,5 mm² pour 4 kW, 4 mm² pour 6 kW, 6 mm² pour 9 kW, 10 mm² au-delà.
Repérage clair des phases (L1, L2, L3), neutre (N) et terre (PE). Serrage au couple 2,5-3,5 Nm. Avant mise sous tension, contrôler continuité et résistance d’isolement (min 0,5 MΩ). L’attestation Consuel autorise le raccordement définitif.
Limites de ce guide :
- Ce guide ne remplace pas l’intervention d’un électricien qualifié agréé pour les raccordements électriques haute puissance.
- Toute installation industrielle doit faire l’objet d’une vérification par un organisme de contrôle accrédité (Apave, Bureau Veritas, Socotec).
- Les normes NF C 15-100 et spécifiques ERP/ERT doivent être strictement respectées selon le type d’établissement.
- Les calculs de dimensionnement présentés sont indicatifs et doivent être affinés par une étude thermique professionnelle.
Risques en cas de non-conformité :
- Une installation non conforme aux normes électriques expose à des risques d’incendie, d’électrocution et de non-couverture assurantielle.
- Un dimensionnement erroné entraîne surconsommation énergétique ou inconfort thermique persistant.
Experts à consulter : Électricien qualifié IRVE ou équivalent, bureau de contrôle accrédité COFRAC.
Suivi de performance et interventions correctives après mise en service
La mise en service marque le début d’une phase de validation opérationnelle déterminante pour la longévité de l’installation. Les premières 72 heures de fonctionnement permettent de détecter les anomalies initiales : radiateurs non alimentés, régulations défaillantes, bruits anormaux, odeurs de composants neufs (normales lors des premières chauffe). Il est généralement recommandé par les bureaux d’études de programmer cette mise en service hors période de production, permettant des ajustements sans perturber l’activité.
Le calendrier de maintenance préventive, conforme aux recommandations de la norme NF X 60-010, s’articule autour de trois niveaux. L’inspection trimestrielle comprend nettoyage des réflecteurs (l’accumulation de poussières réduit l’efficacité de 10 à 15 %), vérification des connexions et contrôle des fixations. L’inspection annuelle inclut mesure de résistance d’isolement et contrôle thermographique. Une maintenance rigoureuse prolonge la durée de vie de 30 à 40 %.
Le diagnostic repose sur une élimination systématique : absence d’alimentation, défaillance de régulation ou de l’émetteur. Les multimètres identifient rapidement le composant défaillant. Les bruits de claquement au démarrage résultent de la dilatation thermique et disparaissent après 5-10 minutes.
Le comptage énergétique dédié valide le ROI et détecte les dérives. Suivi mensuel la première année, puis trimestriel. Les écarts > 15 % justifient un audit thermique complémentaire.
Questions fréquentes sur l’installation de radiateurs infrarouges industriels
Quel est le coût moyen d’installation d’un radiateur infrarouge plafond pour un atelier de 1 000 m² ?
Le coût total (matériel + pose) varie généralement entre 15 000 et 35 000 € selon la technologie choisie (céramique moins coûteuse, halogène plus onéreuse), la hauteur sous plafond et la complexité du raccordement électrique. Comptez 3 à 5 ans de retour sur investissement grâce aux économies d’énergie de 40 à 60 % par rapport à un système à air pulsé.
Quelle est la durée de vie moyenne d’un radiateur infrarouge industriel ?
La durée de vie dépend de la technologie : radiateurs céramiques 15 000 à 20 000 heures, quartz 5 000 à 7 000 heures, halogène 8 000 à 10 000 heures. Avec un entretien régulier (nettoyage, vérification connexions), un radiateur céramique peut fonctionner 10 à 15 ans en usage industriel continu.
Faut-il un contrôle obligatoire par un organisme agréé après installation ?
Oui. Toute installation électrique industrielle haute puissance doit faire l’objet d’une vérification initiale par un organisme de contrôle accrédité COFRAC (Apave, Bureau Veritas, Socotec) puis de contrôles périodiques réglementaires. L’attestation de conformité Consuel est également requise pour le raccordement au réseau électrique.
Peut-on installer des radiateurs infrarouges dans un ERP de type M (magasins) ?
Oui, sous réserve de respecter la réglementation ERP spécifique (arrêté du 25 juin 1980 modifié) concernant les installations électriques et la sécurité incendie. Des distances de sécurité accrues aux matériaux inflammables et une conformité stricte à la norme NF C 15-100 sont exigées. Consultez un bureau de contrôle avant installation.
Quel est le délai de retour sur investissement par rapport à un chauffage à air pulsé ?
Les retours d’expérience du secteur indiquent un ROI moyen de 3 à 5 ans grâce aux économies d’énergie de 40 à 60 % par rapport au chauffage convectif. Ce délai varie selon la surface chauffée, la durée d’utilisation annuelle, le coût de l’électricité et la qualité du dimensionnement initial. Un surdimensionnement excessif allonge le ROI de 1 à 2 ans.
Ce qu’il faut retenir pour une installation performante
La réussite repose sur trois piliers : dimensionnement rigoureux, positionnement spatial optimisé et conformité NF C 15-100. Ces conditions réunies garantissent des économies de 40 à 60 % avec un ROI de 3 à 5 ans.
Deux écueils majeurs : surdimensionnement (surconsommation de 20-30 %) et sous-estimation du positionnement (zones froides). La simulation thermique préalable et l’intervention d’un bureau d’études optimisent l’installation.
- Relevez les cinq paramètres thermiques de votre site : surface exacte, hauteur sous plafond (minimale et maximale si variable), coefficient d’isolation des parois, température extérieure de base de votre région, niveau d’activité (continue/intermittente)
- Cartographiez les zones de stockage de matériaux inflammables et les obstacles structurels (poutres, gaines, sprinklers) limitant le positionnement des radiateurs
- Vérifiez la puissance électrique disponible au tableau divisionnaire et la possibilité d’ajout de départs triphasés protégés
- Demandez au minimum trois devis comparatifs détaillant technologie proposée (céramique/quartz/halogène), puissance unitaire, nombre de radiateurs et coût installation électrique
- Exigez l’attestation de conformité Consuel et le contrôle par organisme accrédité COFRAC dans le périmètre de la prestation
L’installation doit s’intégrer dans une stratégie d’optimisation énergétique globale. L’efficacité maximale nécessite étanchéité renforcée, isolation optimisée et gestion des renouvellements d’air. Cette approche systémique réduit le ROI sous 3 ans.
